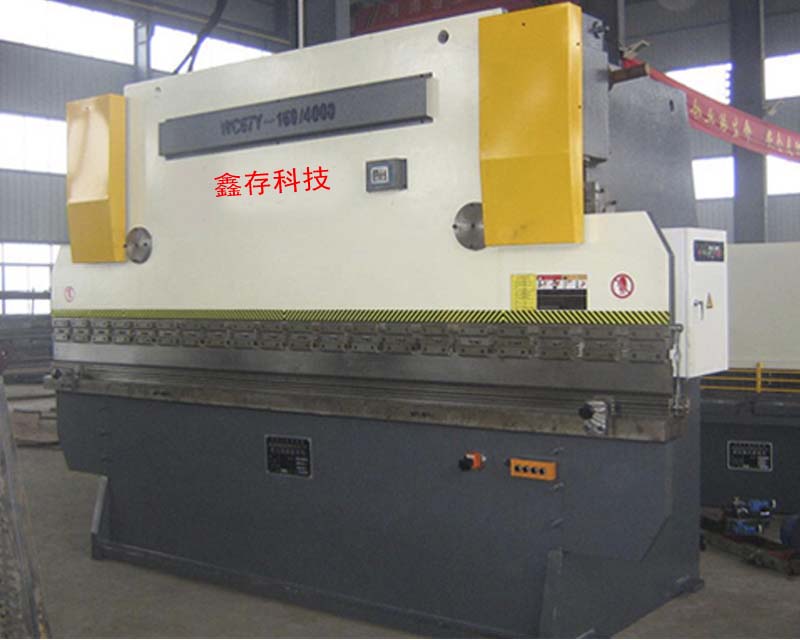

| 液壓板料折彎?rùn)C(jī) |
| 來源： 點擊數：2632次 更新時間：2018/6/11 11:23:27 |
一、整機結構 2、本機床的機械結構主要由機架、工作臺、滑塊、主油缸和后擋料等部分組成。完善的設計與制造工藝，可以有效的保證機床的制造和使用精度。主要結構件的制造工藝流程（過程檢驗穿插其中）： 板料入庫→ 理化檢驗→ 板料預處理（拋丸除繡）→ 數控火焰切割下料→ 切削加工各焊接結合面→ 組焊→ 氣體保護焊接→ 振動時效處理→ 大型落地鏜銑床等機械加工工序 → 裝配成品； 3、機床的機架、滑塊、工作臺等主要件均利用國內名牌的數控大型落地鏜銑床精加工而成，保證了主機的各項幾何精度。 4、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。 5、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。 6、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到最小程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。 7、上模配有撓度補償機構，調節方便。 8、上動式折彎設計，工作平穩，操作方便、安全； 9、滑塊在下止點有保壓延時功能，確保工作件精度。 10、擋料部分：擋料采用電機傳動，通過鏈輪帶動兩絲杠同步移動，計數器顯示擋料尺寸，可手動微調。 三、設備驗收 1、機床設計、制造、檢驗執行標準 GB/T14349-93《板料折彎?rùn)C(jī) 精度》； JB/10148-99《板料折彎?rùn)C(jī) 安全技術要求》； JBT2257.1-92《板料折彎?rùn)C(jī) 技術條件》。 2、驗收階段：供方制造廠內驗收，驗收合格后發貨。 四、售后服務及承諾 1、供方負責現場指導安裝和設備調試。 2、供方負責對需方操作人員進行培訓。 3、三包期一年，終身維修。售后服務接電話4小時內給予明確答復，必要時3日內（國內）專業人員趕到現場，確保設備正常運轉。 4、主要配件套采用國內一流產品。
|
